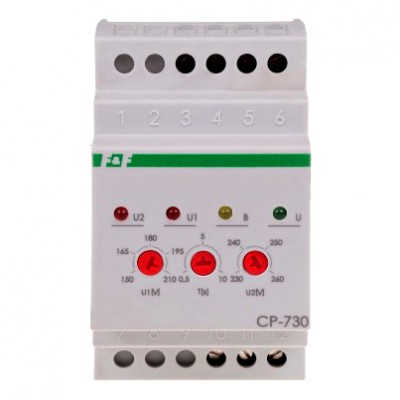

F&F CP-730
Przekaźnik napięciowy CP-730
Przekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiornika trójfazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
DOBRA CENA
199.83zł
Produkt dostępny
Opis produktu
Przekaźnik napięciowy trójfazowy.
Z blokadą czasową.
Przekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiornika trójfazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Działanie
Potencjometrami ustawiane są dolny (U1) i górny (U2) prógi napięciowe dla wszystkich trzech faz. Jest to tzw. okno napięciowe, w granicach którego mogą występować zmiany napięć fazowych nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED żółtej (styk pozostaje zamknięty, poz. 11-12). Zmiana napięcia fazowego na jednej z faz powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (otwarcie styku, poz. 11-10). Spadek napięcia na jednej fazie poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia na jednej fazie powyżej ustalonej wartości U2 sygnalizowany jest świeceniem LED czerwonej (U2). Powrotne zamknięcie styku nastąpi automatycznie po powrocie właściwego napięcia. Potencjometrem T ustawiany jest czas zadziałania dla progu dolnego U1, to znaczy, że po przekroczeniu wartości napięcia poniżej nastawy U1 otwarcie styku nastąpi z nastawionym opóźnieniem.
Uwaga!
Przekaźnik napięciowy trójfazowy CP-730 może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 11-10). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.
Przekaźnik napięciowy trójfazowy.
Z blokadą czasową.
Przekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiornika trójfazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
Działanie
Potencjometrami ustawiane są dolny (U1) i górny (U2) prógi napięciowe dla wszystkich trzech faz. Jest to tzw. okno napięciowe, w granicach którego mogą występować zmiany napięć fazowych nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED żółtej (styk pozostaje zamknięty, poz. 11-12). Zmiana napięcia fazowego na jednej z faz powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (otwarcie styku, poz. 11-10). Spadek napięcia na jednej fazie poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia na jednej fazie powyżej ustalonej wartości U2 sygnalizowany jest świeceniem LED czerwonej (U2). Powrotne zamknięcie styku nastąpi automatycznie po powrocie właściwego napięcia. Potencjometrem T ustawiany jest czas zadziałania dla progu dolnego U1, to znaczy, że po przekroczeniu wartości napięcia poniżej nastawy U1 otwarcie styku nastąpi z nastawionym opóźnieniem.
Uwaga!
Przekaźnik napięciowy trójfazowy CP-730 może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 11-10). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.
Drodzy Państwo
Dokładamy wszelkich starań aby nasze opisy produktów w sklepie były jak najbardziej wyczerpujące i zawierały maksimum potrzebnych informacji.
Dokładamy wszelkich starań aby nasze opisy produktów w sklepie były jak najbardziej wyczerpujące i zawierały maksimum potrzebnych informacji.
Szczegółowe dane techniczne
Funkcja histerezy dla prądu stałego
Nie
Funkcja histerezy, 1-fazowa
Tak
Funkcja histerezy, 3-fazowa
Tak
Głębokość
65mm
Kontrola nadnapięcia 1-fazowego
Nie
Kontrola nadnapięcia 3-fazowego
Tak
Kontrola nadnapięcia dla prądu stałego
Nie
Kontrola podnapięcia 1-fazowego
Nie
Kontrola podnapięcia 3-fazowego
Tak
Kontrola podnapięcia dla prądu stałego
Nie
Liczba styków zwiernych
1
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
10s
Rodzaj mierzonego napięcia
AC
Rodzaj napięcia sterowania
AC
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Szerokość
53mm
Wysokość
90mm
Z odłączalnymi zaciskami
Nie
